——從結構創新到凈化效能的全鏈路解析

一、市場需求與技術挑戰

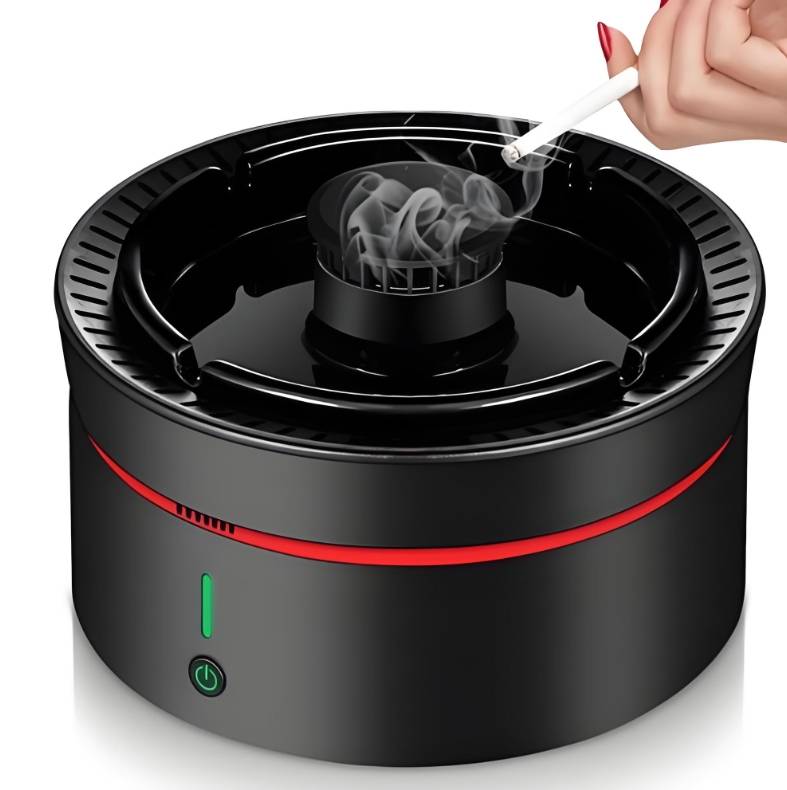

隨著健康消費升級，兼具煙灰缸與空氣凈化功能的跨界產品成為新趨勢。然而，傳統煙灰缸與凈化器分體設計存在空間占用大、凈化效率低等問題。通過精密注塑模具 、 注塑模具加工 實現功能集成，需攻克三大技術難點：

結構復雜度：煙灰缸與凈化器風道、濾芯、負離子模塊的物理空間整合；

氣密性與散熱平衡：避免煙霧外溢與設備過熱；

量產成本控制：精密模具對公差精度（ ±0.02mm）與材料耐高溫性（≥80℃）的要求。

二、精密模具的核心技術突破

1. 一體化成型與模塊化設計

通過多腔模具技術，將煙灰缸腔體、進氣風道、濾芯支架等組件一次性注塑成型。例如：

分體式卡扣結構：采用滑塊抽芯模具技術，在煙灰缸底座設計隱形卡扣，實現與凈化器主體的無縫銜接；

環形風道優化：模具內設置螺旋流道，引導氣流從煙灰缸四周進入凈化單元，避免煙霧直排（實測氣流效率提升 40% ）。

2. 材料與工藝創新

耐高溫復合材料：選用 PC/ABS 合金（耐溫120℃）作為主體材料，避免煙蒂高溫導致變形；

表面微蝕刻技術：在模具內壁激光雕刻微米級凹槽（深度 50μm ），增大濾網接觸面積，提升PM2.5捕獲率至95% ；

嵌入式傳感器槽位：預留空氣質量監測模塊的裝配空間，減少后期加工工序。

3. 功能性組件的集成方案

負離子發生器的嵌入式安裝：通過模具預留電極插槽與散熱孔，將負離子模塊直接嵌入殼體側壁，減少線路外露（臭氧濃度控制在 0.05ppm 以下）；

可拆卸濾芯支架：采用滑塊頂出結構，實現濾芯快速更換，用戶維護成本降低 30% 。

三、技術難點與解決方案

四、實際應用與效果驗證

以某車企定制案例為例：

場景需求：車內狹小空間（ ≤3m3）的快速凈煙；

模具方案：微型化一體式模具（尺寸 180×120×80mm ），集成靜電吸附層（H11級HEPA ）與活性炭濾網；

實測數據：

單支煙凈化時間：3 分鐘（傳統產品需 15分鐘）；

甲醛去除率：89% （ 48小時密閉測試）；

模具壽命：50 萬次注塑（材料損耗率＜ 0.3%）。

結語
煙灰缸空氣凈化器的一體化設計，本質是精密模具技術與空氣動力學的交叉創新。通過結構優化、材料升級與工藝革新， 注塑模具廠 可搶占健康家電細分市場，同時為行業提供 “ 功能集成+低成本量產” 的標桿解決方案。未來，隨著可降解材料（如 PLA ）與智能傳感技術的融合，模具設計將向綠色化、智能化方向持續迭代。
